矿用脱水筛的组成结构及部件

文章来源:浓缩机厂家    发布时间:2018-03-22浏览次数:0作者:

矿用脱水筛结合了金属尾矿特点,就是基于高频筛,专门开发的一种振动筛,用于金属尾矿干排的,主要是铁矿、铜矿、金矿、铝矿等尾矿脱水。它具有结构简单、造价低、效率高、耗能低、噪声小及维护方便等特点。经过了充分论证、调研后的新型高效尾矿回收设备,针对我国大量尾矿干排筛存在的诸多问题。矿用脱水筛由筛箱、支承装置、电机架、振动器、万向传动轴、胶带联轴器、电机等部件组成。

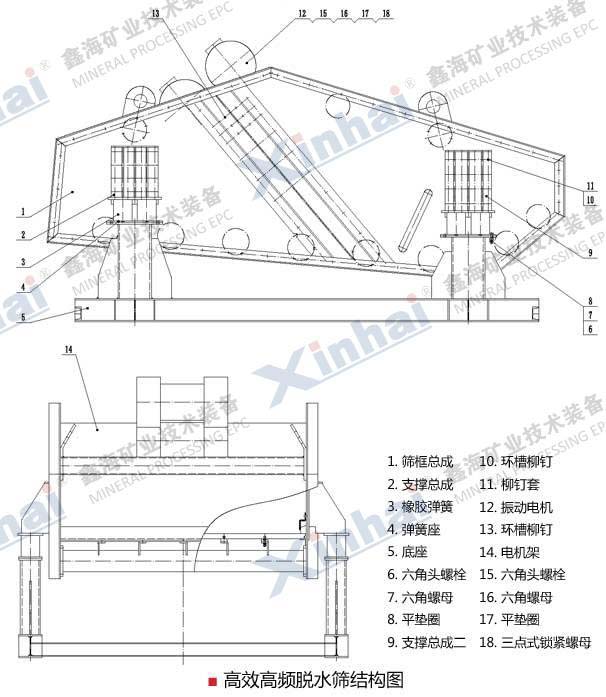

矿用脱水筛结构图

矿用脱水筛的组成结构及部件

1.振动器

振动器主要由轴承座,滚动轴承,主偏心块、付主偏心块、轴、注油装置和防护罩等组成。调节主、付主偏心块夹角可以改变激振力的大小。

轴承采用大游隙短圆柱滚子轴承(振动设备专用轴承),轴承与轴承座和轴之间配合采用了特殊配合,轴承温度一般在50度以下,轴承寿命成倍提高,大大减少了振动器维护工作量,改善了工作环境。

偏心振动器目前已经形成系列,共8个规格。可以用在圆振动筛上,也可以采用自同步技术用在直线振动筛上。是目前国内使用最好、寿命最长的振动器

2.筛箱

筛箱由筛框、筛面及筛面固定装置等组成。

(1)筛框

筛框为整体空间金属结构件。主要由侧板、上横梁和下横梁组、支承装置座、侧板内外加强板、纵梁角钢等构成。纵梁角钢安装在下横梁上用于支承筛面和物料,支承装置座与支承装置相联用于支承整个筛子振动部分重量,振动器直接安装在侧板两个孔处,振动器附件增加了内外加强板。各主要构件与侧板连接全部采用扭剪型高强螺栓。

(2)筛面:筛面采用聚氨酯弹性板块式筛面,筛孔根据用户需要确定,筛面外形尺寸通用。

3.胶带联轴器

振动器与电动机之间采用胶带联轴器联接,对电机起隔振作用。联轴器由两个半联轴器和胶带组成,两个半联轴器通过压板和螺栓与胶带联接成一个整体。

4. 支承装置

本筛通过四组支承装置与基础联接。支承装置主要由上座、螺旋弹簧及底座组成。

鑫海尾矿干排拥有一流的设备,一流的工艺,一流的服务。鑫海矿山设计研究院秉承鑫海的“您需要的,正是我们能做到的”的服务宗旨,将竭诚地为您提供周到的细致的服务。欢迎联系在线客服。
