鑫海浓缩机沉降效率高,防跑浑效果好

文章来源:浓缩机厂家    发布时间:2020-08-19浏览次数:0作者:lynn

浓缩沉降是选矿厂中的重要环节之一,随着选矿要求的不断提高,传统浓缩机沉降速度慢、易跑浑、处理能力低等问题日益凸显。针对上述问题,鑫海矿装对浓缩机不断改进,使其与工艺相结合,提高沉降效率、减少跑浑概率、降低设备运行成本。

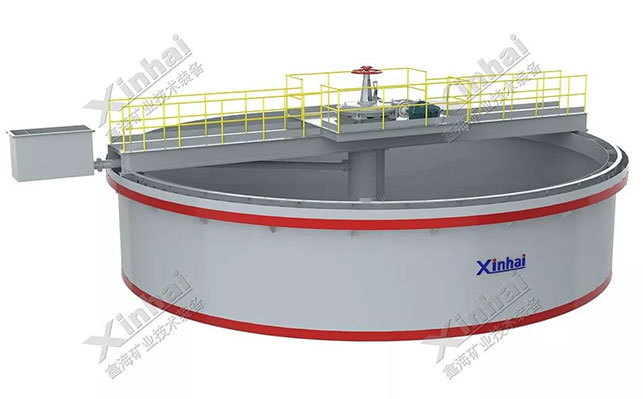

鑫海浓缩机3D设计图

鑫海矿装专注浓缩机设计研发20多年,取得了众多的技术成果。鑫海下设的机械设计研究院拥有丰富的矿山机械设计经验,并有一大批具有机械设计和选矿实践经验的工程师,承担着鑫海矿装的设备研发、设计、改进等任务,由此诞生了具有鑫海矿装特色的创新设备,为全球各大矿山提供更多高效、节能的选矿设备。鑫海拥有两大生产厂区,拥有200多名技术熟练的选矿设备制造技师,可根据客户需求,对浓缩机及其配套设备进行量身定制。

浓缩机结构

可增加脱气装置,提高沉降效率

矿浆中的气泡进入浓缩机以后,会破坏矿浆与清水层的界面,不利于颗粒的沉降,所以要提前脱除。鑫海浓缩机根据需要选配高效脱气槽或消泡筒,以便于满足客户需求及供矿条件的变化。

高效脱气槽:使用高效脱气槽,常与传统型浓缩机或与小型号浓缩机配合使用。

高效脱气槽

消泡筒:使用鑫海矿装新研发的消泡筒,把圆筒隔成不同的分离室,储矿量大,加工方便,常与液压浓缩机或大型浓缩机配合使用,也可广泛用于其他型号浓缩机。

消泡桶

下移给矿管至溢流面以下,避免空气混入

对于传统普通型浓缩机,待浓缩的矿浆通常由泵打入到浓缩机内,易在澄清区内产生负压而导致空气混入,不利于矿浆的充分沉降。鑫海矿装将给矿管下移至溢流面以下,采用单管或双管进入浓缩机的中心混合筒内,避免空气二次混入。同时采用多点添加的加药管道,确保精准加药,药剂利用率高。

下移给矿管

可配置高效给矿装置,有效防止跑浑

传统浓缩机的给矿筒将矿浆直接给入浓缩机,矿浆冲进沉降区,将刚刚沉降的颗粒冲起,造成溢流水浑浊。鑫海矿装的高效给矿装置在给矿筒下部增加了受料盘,使给入的矿浆均匀缓慢地下落,有效防止跑浑,提高浓缩效率。

此外,鑫海矿装高效给料装置设计的浓度自稀释(稀释至适宜絮凝水平)和自稳定的给料井,使与药剂作用矿浆浓度自动稀释且不随给矿浓度变化,这种浓度自稳定效应确保了矿浆快速形成絮凝体且絮凝体不被破坏。

不同槽体配置,适应不同需求

根据不同的规格和处理要求,鑫海浓缩机可配置以下三种槽体:普通槽体、深锥槽体和箱体。

普通槽体:鑫海矿装对浓缩机槽体溢流堰进行改造,将溢流堰改造为锯齿状,分解浓缩机内的负压差,将较大的压差变为无数小压差,改善了因溢流堰不水平而造成局部排水的抽吸现象,不易跑浑,同时增加內溢流堰,使物料按规定形成流动,增加颗粒行程,防止出现“短路”现象,大幅度增加了沉降区的面积。此外,在外溢流堰内侧增加了挡泡板,将槽内液体分为独立的三部分,增加细粒矿物的行程,减少悬浮时间,有利于颗粒沉降。

普通槽体

深锥槽体:鑫海矿装的深锥浓缩机是一种集絮凝沉降理论、浅层沉降理论、深度压缩理论于一体的新型、高效深锥浓缩机,其底锥角度大,圆柱(或锥形)段高,储存矿浆体积大,矿浆压缩时间长,需要配合絮凝剂使用,可获得较高的底流浓度,适用于处理细粒和微细粒物料,具有较大的生产能力,浓缩效率高,占地面积小。与传统的浓密/过滤两段法相比,深锥浓缩机虽投资提高了30%,但作业成本降低约40%。

箱体:箱体广泛用于浓缩箱,通过添加倾斜板可使长方形箱体的池顶面积得到大限度的利用,进一步提高了单位面积的处理量。

箱体

可配置不同中心传动装置,适应工艺

根据客户需求,鑫海矿装可为浓缩机配置机械传动装置或液压传动装置。

机械传动装置:采用电机带动减速机驱动,传动比液压繁琐,分为手动提耙和电动提耙两种配置,其中电动提耙装置采用PLC自动控制,同时配有过载保护装置,可防止浓缩机超负荷工作。

机械传动装置

液压传动装置:使用液压马达代替电机传动,以液压站为传动装置提供动力,液压站的油泵为变量泵,通过调节油泵的排油量,可调节耙架的转速,以达到良好工艺效果。在输出同等功率的条件下液压转动装置的体积和重量可减小很多,容易实现自动控制,降低运行成本。

液压传动装置

改耙齿线形为曲线型,增加处理能力

鑫海矿装将耙齿线形由斜线改为曲线型,这样一来不仅使矿浆向中心耙,而且还给了一个向中心挤压的力,有利于从中挤出部分水份,使底流浓度更高,从而增大了浓缩机的处理能力。根据不同的槽体,鑫海矿装可为其配置不同的耙齿结构。

直线型耙齿:常与浅槽型槽体配合使用,适合于小直径槽体;

桁架结构耙齿:采用桁架结构增强了结构强度和稳定性,适合用于直径较大的槽体(建议18米以上槽体使用)。

直线型耙齿和桁架结构耙齿

可采用倾斜板模块和钢支架,安装方便

在正常作业中,板面上保持一定的厚度的积泥是必然的,积泥层的厚度随矿泥的粒度组成不同、黏度不同而不同,形成一个“动态平衡厚度”。鑫海矿装对倾斜板浓缩机在设备结构原理和板材材质上做了大量的研究工作,使矿浆流动过程符合流体力学规律,板面不粘结,积泥能顺利排出。倾斜板模块的工作原理是浅层沉降,即缩短沉降距离、减少沉降时间、提高单位占地面积的生产能力),因此适合于占地面积小,处理量大,或在室内配置需要保温的场所。

鑫海浓缩机安装方便

另外,鑫海矿装可为浓缩机设备配置钢支架,易于设备模块化,运输、安装方便。

选厂设备是实现选厂技术、经济指标的关键,未来,鑫海矿装亦将坚持技术创新与设备品质同行,以强大的技术实力为核心竞争力,以优质的选矿设备为品质保障,竭力为全球各大矿山量身定制合理的工艺流程,打造效益理想的选厂落地方案和选矿设备!
